Resolv4K
高画素ズームレンズ

Resolv4K Lens

Resolv4K®Zoom

Resolv4K Lens
アタッチメント付きResolv4Kズーム

  • 1/4”
  • 1/3”
  • 1/2”
  • 1/1.8”
  • 2/3”
  • 1”
  • 1.1”
  • 1.2”
  • 4/3”
  • APS
  • 高NA
    High NA
  • 広視野
    Wide Field of View
  • ズーム
    Zoom Lens
  • 大型フォーマット対応最大33mmまで
    Large Format
  • Navitar社製レンズは、モジュールデザインのによって構成されており
    A~Eの各パーツ毎に多種、対応パーツをご用意しております。
    要求仕様に応じて、最適な構成をご提案いたします。

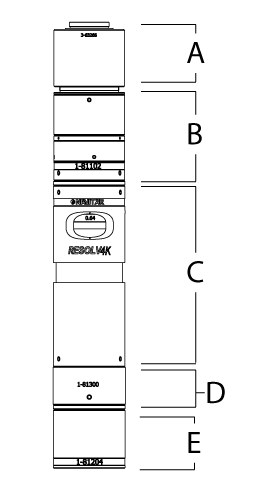

基本構成

Aマウント
Bアダプタ
Cズーム本体
Dカプラ
Eアタッチメント

アタッチメント付きResolv4K

Lens AttachmentWD(mm)MagMaximum fit size
レンズ
アタッチメント
倍率最大適合サイズ
0.25X NA0.008~0.024 359.50.10X - 0.77X2/3
0.16X - 1.13X1
0.22X - 1.55X4/3
0.32X - 2.25X32mm (APS)
0.5X 0.016 - 0.0481730.22X - 1.55X2/3
0.32X - 2.25X1
0.44X - 3.09X4/3
0.64X - 4.50X32mm (APS)
0.75X 0.025 - 0.0711100.33X - 2.32X2/3
0.48X - 3.38X1
0.66X - 4.64X4/3
0.96X - 6.75X32mm (APS)
1.0X 0.033 - 0.095900.44X - 3.09X2/3
0.64X - 4.50X1
0.88X - 6.19X4/3
1.28X - 9.00X32mm (APS)
1.25X 0.041 - 0.119720.55X - 3.87X2/3
0.80X - 5.63X1
1.10X - 7.73X4/3
1.60X - 11.25X32mm (APS)
1.5X 0.049 - 0.14246.50.66X - 4.64X2/3
0.96X - 6.75X1
1.32X - 9.28X4/3
1.92X - 13.50X32mm (APS)
2.0X 0.066 - 0.19032.30.88X - 6.19X2/3
1.28X - 9.00X1
1.76X - 12.38X4/3
2.56X - 18.00X32mm (APS)
MagnificationModelNAWD
(mm)
Resolving PowerFocal LengthDepth of FieldField NumberCompatible Tube LensWavelength RangeMounting ThreadsWeight
倍率型名分解能
(μm)
焦点距離
(mm)
被写界深度(μm)視野数適合チューブ
レンズ(mm)
適応
波長
マウント
仕様
質量
(g)
4xHR1-553410.2201.750±6.822EFL=200486-656M26 x 36TPI100
6xHR1-554010.3251.133.3±3.05-
10xHR1-552270.4100.820±1.6272
Resolv4K®ULTRA Zoom

Resolv4K®ULTRA Zoom

Resolv4K Lens
アタッチメント付きResolv4Kズーム

  • 1/4”
  • 1/3”
  • 1/2”
  • 1/1.8”
  • 2/3”
  • 1”
  • 1.1”
  • 1.2”
  • 4/3”
  • APS
  • 高NA
    High NA
  • 広視野
    Wide Field of View
  • ズーム
    Zoom Lens
  • 大型フォーマット対応最大33mmまで
    Large Format
  • Navitar社製レンズは、モジュールデザインのによって構成されており
    A~Eの各パーツ毎に多種、対応パーツをご用意しております。
    要求仕様に応じて、最適な構成をご提案いたします。

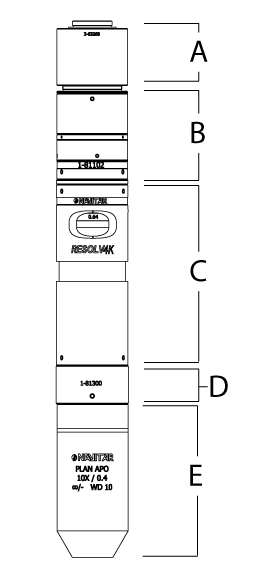

基本構成

Aマウント
Bアダプタ
Cズーム本体
Dカプラ
E対物レンズ

HR対物レンズ付きResolv4Kウルトラズーム視野表(mm)

Objective LensWD(mm)MagMaximum fit size
対物レンズ倍率最大適合サイズ
Navitar 4X
NA0.066~0.190
200.88X - 6.19X2/3"
1.28X - 9.00X1"
1.76X - 12.38X4/3"
2.56X - 18.00X32mm(APS)
Navitar 6X
NA0.099~0.285
251.32X - 9.28X2/3"
1.92X - 13.50X1"
2.64X - 18.56X4/3"
3.84X - 27.00X32mm(APS)
Navitar 10X
NA0.164~0.400
102.20X - 15.47X2/3"
3.20X - 22.50X1"
4.40X - 30.94X4/3"
6.40X - 45.00X32mm(APS)
Mitsutoyo 5X
NA0.082~0.140
341.10X - 7.73X2/3"
1.60X - 11.25X1"
2.20X - 15.47X4/3"
3.20X - 22.50X32mm(APS)
Mitsutoyo 10X
NA0.164~0.280
332.20X - 15.47X2/3"
3.20X - 22.50X1"
4.40X - 30.94X4/3"
6.40X - 45.00X32mm(APS)
Mitsutoyo 20X
NA0.329~0.420
204.40X - 30.94X2/3"
6.40X - 45.00X1"
8.80X - 61.88X4/3"
12.80X - 90.00X32mm(APS)

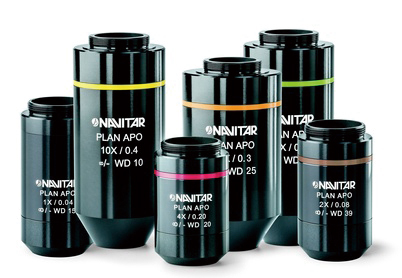

Objective Lenses
対物レンズ

MagnificationModelNAWD
(mm)
Resolving PowerFocal LengthDepth of FieldField NumberCompatible Tube LensWavelength RangeMounting ThreadsWeight
倍率型名分解能
(μm)
焦点距離
(mm)
被写界深度(μm)視野数適合チューブ
レンズ(mm)
適応波長マウント
仕様
質量
(g)
4xHR1-553410.2201.750±6.822EFL=200486-656M26 x 36TPI100
6xHR1-554010.3251.133.3±3.05-
10xHR1-552270.4100.820±1.6272
